Interfejs przycisków systemu domofonowego 2x
Specyfikacja
Nr artykułu
Pomieszczenie
Liczba
EAN
Op.
SC
1210 00
4010337210009
1/5
18
System cen (SC) nierówny 1, 14 = zniżka obniżona.
EAN 4010337210009
Nr artykułu 1210 00Op. 1/5
SC 18
System cen (SC) nierówny 1, 14 = zniżka obniżona.
Wymagane akcesoria
Jeden z następujących artykułów:
Wohnungsstationen
Opcjonalne akcesoria
Systemgerät Türkommunikation
Cechy
- Interfejs przycisków systemu domofonowego 2x służy do realizacji bezpotencjałowego sygnału przycisku na magistrali domofonowej Gira.
- Interfejs przycisków systemu domofonowego ma dwa niezależne od siebie wejścia do podłączenia przycisków bezpotencjałowych.
- Wejścia mogą być wykorzystane albo do wyzwolenia operacji przełączania (np. włączanie światła) przez aktora włączającego bistabilnego lub podtynkowego aktora włączającego bistabilnego, albo przyporządkowane do unifonu.
- Interfejs przycisków systemu domofonowego jest przewidziany do montażu w puszce instalacyjnej za konwencjonalnym przyciskiem.
Dane techniczne
| Zasilanie | DC 26 V ± 2 V (za pośrednictwem magistrali 2-przewod.) |
| Temperatura otoczenia | od -5 °C do +50 °C |
| Przyłącza | |
| Magistrala 2-przewodowa | 2 x zacisk wtykowy |
| Liczba wejść | 2 |
| Wymiary | |
| szer. x wys. x gł. | 43 × 28 × 15 mm |
Wskazówki
- Podłączenie przycisku odbywa się przez 3-żyłowy przewód przyłączeniowy o długości ok. 20 cm. Ten przewód przyłączeniowy może zostać przedłużony do maks. 5 m.
- Podczas przyporządkowania interfejsu przycisków do unifonu oba wejścia zachowują się różnie:
wejście 1 wyzwala przywołanie z piętra. Wejście to jest potrzebne, jeżeli w celu podłączenia unifonu wraz z przyciskiem przywołania na piętrze do dyspozycji jest tylko przewód dwużyłowy (np. w przypadku modernizacji istniejącego bramofonu).
wejście 2 wyzwala wywołanie od drzwi. Wejście to jest potrzebne, jeżeli automatyczne otwieranie drzwi unifonu ma być wyzwalane przyciskiem mechanicznym.
Wymiary
| Szerokość | 28,00 mm |
| Wysokość | 43,00 mm |
| Głębokość | 15,00 mm |
Dalsze linki
Konfigurator systemu domofonowego Gira
System domofonowy Gira umożliwia tworzenie instalacji różnego typu i wielkości: od domów jednorodzinnych i bloków mieszkalnych po całe kompleksy mieszkaniowe. Od prostych systemów audio i wideo po integrację z siecią komputerową. Konfigurator systemu domofonowego Gira to przyjazne dla użytkownika narzędzie online, które sprawia, że indywidualna konfiguracja takich systemów jest przyjemnością - dla właścicieli domów i administratorów, ale także dla rzemieślników i innych profesjonalistów.
Więcej
Interfejs przycisku komunikacji domofonowej podwójny

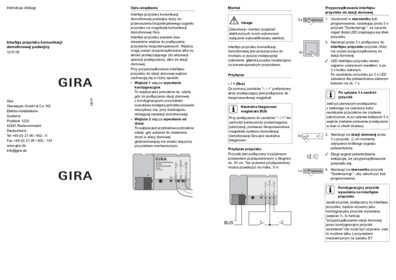

Instrukcje obsługi
