DCS-drukcontactinterface 2-voudig
zonder btw:
Adviesprijs, prijzen geldig voor Nederland met prijsstand 01/26
Prijssysteem (PS) niet gelijk aan 1, 14 = verminderde korting.
Adviesprijs, prijzen geldig voor Nederland met prijsstand 01/26
Prijssysteem (PS) niet gelijk aan 1, 14 = verminderde korting.
Vereiste toebehoren
Een van de onderstaande artikelen:
Wohnungsstationen
Optionele toebehoren
Systemgerät Türkommunikation
Kenmerken
- De DCS-drukcontactinterface 2-voudig is bedoeld voor het omzetten van een potentiaalvrij drukcontactsignaal naar de Gira deurcommunicatiebus.
- De DCS-drukcontactinterface is voorzien van twee onderling onafhankelijke ingangen voor het aansluiten van potentiaalvrije drukcontacten.
- De ingangen kunnen worden gebruikt voor het activeren van een schakelhandeling (bijvoorbeeld licht schakelen) via een schakelactor of inbouwschakelactor of aan een huisstation worden toegewezen.
- De DCS-drukcontactinterface is bedoeld voor montage in een apparaatdoos achter een conventioneel drukcontact.
Technische gegevens
| Voeding | DC 26 V ± 2 V (via 2-draads bus) |
| Omgevingstemperatuur | -5 °C tot +50 °C |
| Aansluitingen | |
| 2-draads bus | 2 x steekklem |
| Aaantal ingangen | 2 |
| Afmetingen | |
| B x h x d | 43 x 28 x 15 mm |
Let op
- De drukcontactaansluiting vindt plaats via een 3-aderige ca. 20 cm lange aansluitleiding. Deze aansluitleiding kan tot max. 5 m worden verlengd.
- Bij toewijzing van de drukcontactinterface aan een huisstation gedragen de beide ingangen zich verschillend:Ingang 1activeert een interne oproep. Deze ingang is nodig wanneer voor het aansluiten van een huisstation inclusief verdiepingsbelknop slechts een 2-aderige leiding beschikbaar is (bijvoorbeeld bij achteraf uitbreiden van een bestaand deurstation).Ingang 2activeert een deuroproep. Deze ingang is nodig wanneer de deuropenerautomaat van het huisstation via een mechanisch drukcontact moet worden geactiveerd.
Afmetingen
| Breedte | 28,00 mm |
| Hoogte | 43,00 mm |
| Diepte | 15,00 mm |
Meer links
Gira deurcommunicatie configurator
Het Gira deurcommunicatiesysteem maakt installaties van verschillende soorten en maten mogelijk: van eengezinswoning en appartementencomplex tot compleet wooncomplex. Van eenvoudige audio- en videosystemen tot integratie in een computernetwerk. De Gira deurcommunicatieconfigurator is een gebruikersvriendelijke onlinetool waarmee huiseigenaren en beheerders, maar ook installateurs en andere professionals, dergelijke systemen met veel plezier individueel kunnen configureren.
Meer
Gebruiksaanwijzingen

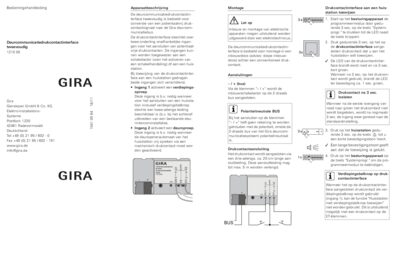

Gebruiksaanwijzing.
Handleidingen / Basisprincipes van het systeem
Grondbeginselen, ontwerpvoorbeelden Gira deurcommunicatiesysteem (NL) Art. nr. 1736 20
