Interface de bouton-poussoir DCS 2x
Hors TVA :
Prix de vente conseillé, prix valables en Suisse avec état des prix 11/25
Système de prix (SP) différent de 1, 14 = réduction.
Prix de vente conseillé, prix valables en Suisse avec état des prix 11/25
Système de prix (SP) différent de 1, 14 = réduction.
Accessoires nécessaires
Un des articles suivants :
Wohnungsstationen
Accessoires en option
Systemgerät Türkommunikation
Caractéristiques
- L’interface de bouton-poussoir DCS 2x sert à la conversion d’un signal de bouton-poussoir libre de potentiel sur le bus de communication de porte Gira.
- L’interface de bouton-poussoir DCS 2x est équipée de deux entrées indépendantes l’une de l’autre pour la connexion de boutons-poussoirs libres de potentiel.
- Les entrées peuvent soit être utilisées pour déclencher une action de commutation (par exemple allumer la lumière) via un actionneur de commutation ou un actionneur de commutation encastré, soit être affectées à une station d’appartement.
- L’interface de bouton-poussoir DCS est conçue pour un montage dans un boîtier derrière un bouton-poussoir conventionnel.
Caractéristiques techniques
| Alimentation en tension | 26 V CC ± 2 V (via bus 2 fils) |
| Température ambiante | -5°C à +50°C |
| Raccordements | |
| Bus 2 fils | 2 x borne à fiche |
| Nombre d'entrées | 2 |
| Dimensions | |
| L x H x P | 43 x 28 x 15 mm |
Indications
- Le raccordement du bouton-poussoir se fait via un câble de raccordement à 3 fils d’env. 20 cm de long. Ce câble de raccordement peut être prolongé jusqu'à max. 5 m.
- Lors de l'affectation de l'interface de bouton-poussoir à une station d'appartement, les deux entrées se comportent différemment:
Entrée 1 déclenche un appel d’étage. Cette entrée est nécessaire lorsqu’on ne dispose que d’un câble à 2 fils pour le raccordement d’une station d’appartement, y compris le bouton d’appel d’étage (par exemple lors de la modernisation d’une station de porte disponible).
Entrée 2 déclenche un appel de porte. Cette entrée est nécessaire lorsque l’ouvre-porte automatique de la station d’appartement doit être déclenché via un bouton-poussoir mécanique.
Dimensions
| Largeur | 28,00 mm |
| Hauteur | 43,00 mm |
| Profondeur | 15,00 mm |
Liens supplémentaires
Configurateur de communication de porte Gira
Le système de communication de porte Gira permet des installations de différents types et tailles : des maisons individuelles et immeubles collectifs aux ensembles d'habitation complets. De la simple installation audio à l'intégration dans un réseau informatique en passant par les installations vidéo. Le configurateur de communication de porte Gira est un outil en ligne convivial qui fait de la configuration individuelle de telles installations un plaisir - pour les propriétaires et les gérants d'immeubles, mais également pour les artisans et autres professionnels.
En savoir plus

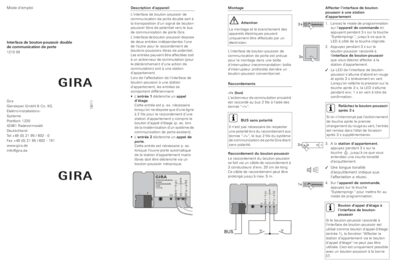

Modes d’emploi
