PTS-innfelt koblingsaktuator
Spesifikasjon
Art.nr.
El. nr.
El. nr.
Rom
Antall
EAN
VE
PS
1211 00
4010337211006
1/5
18
Prissystem (PS) ulikt 1, 14 = redusert rabatt.
EAN 4010337211006
Art.nr. 1211 00VE 1/5
PS 18
Prissystem (PS) ulikt 1, 14 = redusert rabatt.
Nødvendig tilbehør
En av de følgende artiklene:
Systemgerät Türkommunikation
Egenskaper
- Innfelt koblingsaktuator for aktivering av en ekstern klokke eller andre forbrukere via Gira porttelefonbuss.
- Aktivering av en potensialfri koblingskontakt (24 V SELV/ 50 µA bis 1,6 A AC/DC) via 2-tråds buss.
- Den innfelte koblingsaktuatorer kan aktiveres via:
knappene “Dør” og “Lys” på svarapparatet,
etasjeanropstrykknappen på svarapparatet,
anropsknapp på dørstasjonen,
anropsknappen på svarapparatet,
en potensialfri trykknapp (i forbindelse med PTS-trykknappgrensesnitt dobbelt). - Den innfelte koblingsaktuatoren har fire forskjellige driftsmoduser: kobling, tidsur/s, tidsur/min og impuls.
- Impulsfunksjon for aktivering av eksisterende trappeoppgangsautomater.
- Koblingstiden kan stilles inn trinnløst fra 1 til 10 sek el. 1 til 10 min avhengig av den innstilte funksjonen.
- LED-indikator for programmering, funksjonsvalg og tidsinnstilling.
Tekniske spesifikasjoner
| Spenningsforsyning | via 2-trådsbuss |
| Potensialfri relékontakt | 50 µA til 1,6 A ved AC/DC 24 V SELV |
| Antall anropstrykknapper som kan programmeres | maks. 16 |
| Omgivelsestemperatur | -5 °C til +50 °C |
| Mål | |
| Innfelt koblingsaktuator | B 43 x H 28 x D 15 mm |
Merknader
- Den innfelte koblingsaktuatoren er beregnet for montering i en dyp apparatboks (60 mm dybde) bak en PTS-busstilkobling.
Mål
| Bredde | 28,00 mm |
| Høyde | 43,00 mm |
| Dybde | 15,00 mm |
Ytterligere koblinger
Gira porttelefonkonfigurator
Gira porttelefonsystem muliggjør systemer av ulike typer og størrelser: fra eneboliger og boligblokker til hele boligkomplekser. Fra enkle lyd- og videosystemer til integrering i et datanettverk. Gira porttelefonkonfigurator er et brukervennlig nettbasert verktøy som gjør den individuelle konfigurasjonen av slike systemer til en fornøyelse - for huseiere og administratorer, men også for håndverkere og andre fagfolk.
Mer
Flush-mounted switching actuator

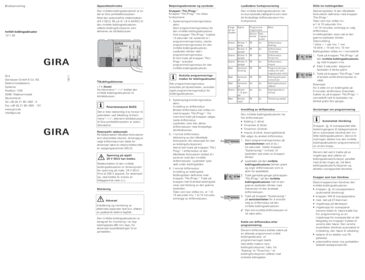

Bruksanvisninger
